Den här utbytes proceduren kan göras på följande fordon:
BMW 3 Sedan (E46) 316 i,
BMW 3 Sedan (E46) 320 d,
BMW 3 Sedan (E46) 316 i,
BMW 3 Sedan (E46) 318 i,
BMW 3 Sedan (E46) 318 d,
BMW 3 Sedan (E46) 316 i,
BMW 3 Sedan (E46) 318 d,
BMW 3 Sedan (E46) 316 i,
BMW 3 Sedan (E46) 320 d
…
Visa mer
Ordningen kan variera något beroende på bilens utformning.

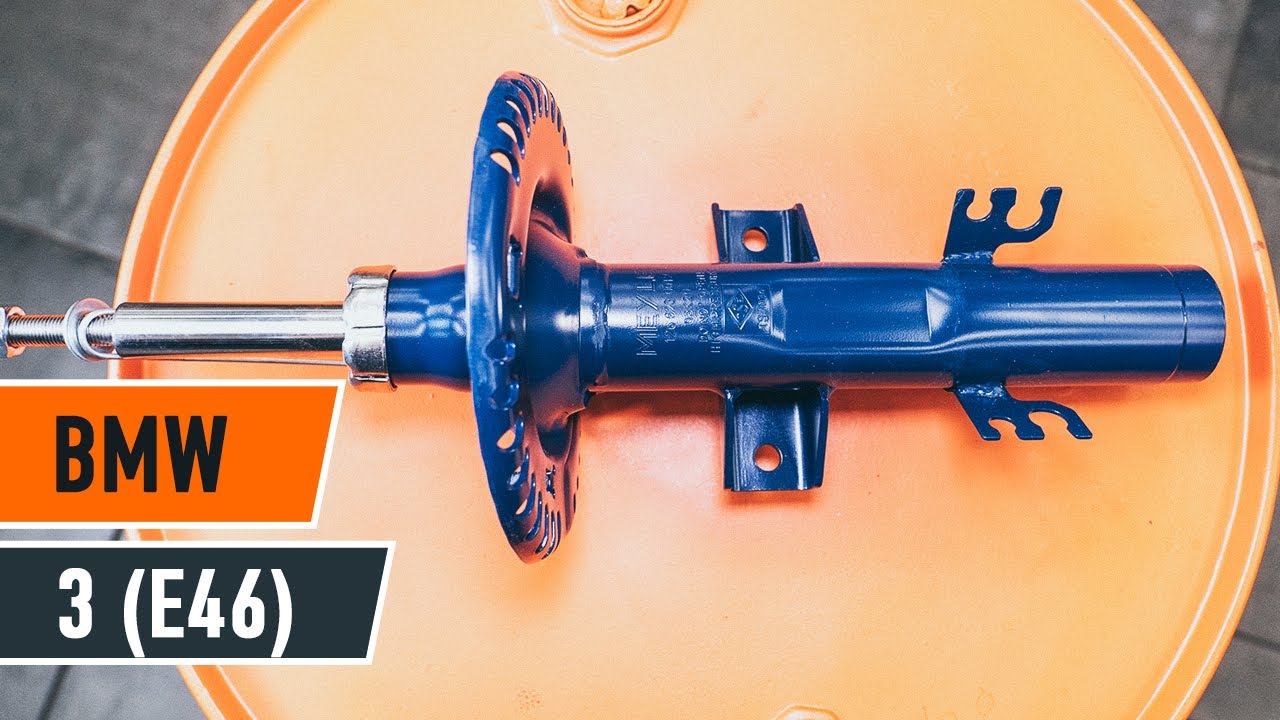

Så byter du stötdämpare, fram på BMW 3 E46 [GUIDE]
Alla delar du måste byta ut – Stötdämpare till 3 Sedan (E46) och andra BMW-modeller
Utbyte: fjäderben – BMW E46. AUTODOCs experter rekommenderar:
Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.
Utbyte: fjäderben – BMW E46. Använd följande procedur:
Steg 1
Säkra bilen med kilar.
Steg 2
Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3
Höj bilens främre del och säkra fästdelarna.
Steg 4
Skruva av hjulbultarna.
Utbyte: fjäderben – BMW E46. AUTODOC rekommenderar:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5
Ta bort hjulet.
Steg 6
Rengör stabilisator länkens fästelement. Använd en stålborste.Använd WD-40 aerosol.
Steg 7
Skruva loss fästena som håller fast krängningshämmaren med stötdämparen.Använd hylsnyckel Nr17.
Använd en spärrnyckel.
Steg 8
Avlägsna krängningshämmarlänken.
Steg 9
Rengör fästniongarna som kopplar styrstagänden till styrspindel.Använd en stålborste.Använd WD-40 aerosol.
Steg 10
Skruva loss fästmuttern från styrspindelns ände.Använd hylsnyckel Nr19.
Använd en spärrnyckel.
Steg 11
Koppla bort parallellstagsänden från styrspindeln.Använd en kulled avdragare.
Steg 12
Rengör fästet som förbinder kulleden med styrspindeln.Använd en stålborste.Använd WD-40 aerosol.
Steg 13
Skruva loss kulledets fästelement från styrspindeln.Använd hylsnyckel Nr19.
Använd en spärrnyckel.
Steg 14
Koppla loss ABS sensorns kablage.
Steg 15
Koppla loss kulledet från styrspindeln.Använd en kulled avdragare.Använd en kofot.
Steg 16
Behandla lås fästet som säkrar bromsslangen och kablaget.Använd WD-40 aerosol.
Steg 17
Skruva loss bromsslangens fästelement från stötdämparen.Använd hylsnyckel Nr18.
Använd en spärrnyckel.
Steg 18
Koppla loss kablarna och bromsslangen från stötdämparens montering.
Steg 19
Koppla loss underarmen från styrspindeln.
Steg 20
Avlägsna styrspindeln tillsammans med navet.
Steg 21
Sänk bilen.
Steg 22
Öppna motorhuven.
Steg 23
Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 24
Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste.Använd WD-40 aerosol.
Steg 25
Skruva loss toppfsäten från stötdämparens montering.Använd hylsnyckel Nr13.
Använd en spärrnyckel.
AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar loss fästbultarna. BMW E46
Steg 26
Avlägsna fjäderbenet.
Steg 27
Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.
Utbyte: fjäderben – BMW E46. Tips från AUTODOC:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 28
Komprimera fjädern.
Steg 29
Ta bort stötdämparens monteringslock.Använd en plattmejsel.
Steg 30
Behandla stötdämparstången.Använd en stålborste.Använd WD-40 aerosol.
Steg 31
Avlägsna fjäderbenets ställmutter.Använd hylsnyckel Nr22.
Använd en spärrnyckel.
Steg 32
Avlägsna fjäderbenets övre anordning.
Steg 33
Lossa spiralfjädern.
Steg 34
Avlägsna fjädern.
Steg 35
Avlägsna stötdämparens dammskyddshylsa från stötstoppet.
Steg 36
Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.
AUTODOC rekommenderar:
Utbyte: fjäderben – BMW E46. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 37
Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 38
Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 39
Installera fjädern på stötdämparen.
Steg 40
Komprimera fjädern.
Steg 41
Montera det övre fjäderbensfästet och fjäderbenslagret.
Använd en vattenpumptång.
Steg 42
Dra åt muttern på stötdämparens kolvstång.Använd hylsnyckel Nr22.Använd HEX Nr. H6.Använd en momentnyckel.Dra åt den till 64 Nm vridmoment.
Utbyte: fjäderben – BMW E46. Tips:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 43
Montera stötdämparens monteringslock.
Steg 44
Sluta komprimera fjädern.
Steg 45
Ta bort det monterade fjäderbenet.
Steg 46
Installera fjäderbenet inne i hjulhuset.
Utbyte: fjäderben – BMW E46. Tips från AUTODOC:
För att undvika skador, håll i stötdämparen när du skruvar fast bultarna.
Steg 47
Dra åt fjäderstöttans monterings övre fästelement.Använd hylsnyckel Nr13.Använd en momentnyckel.Dra åt den till 34 Nm vridmoment.
Steg 48
Ta bort skärmskyddet.
Steg 49
Stäng motorhuven.
Steg 50
Höj bilens främre del och säkra fästdelarna.
Steg 51
Installera styrspindeln.
Steg 52
Koppla tillbaka nedre stången till styrspindeln.
Steg 53
Koppla kulledet till styrspindeln.
Utbyte: fjäderben – BMW E46. Proffsen rekommenderar:
Använd alltid och enbart bara nya bultar och muttrar vid installation.Skada inte kulledets hölje.
Steg 54
Skruva fast fästningarna som kopplar kulleden till spindelleden.Använd kombinyckel Nr 19.Använd en momentnyckel.Dra åt den till 65 Nm vridmoment.
Steg 55
Stötta upp stången.Använd en hydraulisk domkraft.
Steg 56
Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 57
Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln.Använd hylsnyckel Nr18.Använd en momentnyckel.Dra åt den till 65 Nm vridmoment.
Steg 58
Fäst bromsslangen på fjäderbenet.
Steg 59
Anslut tillbaka fästelementen till ABS sensorns kabel till fjäderstöttan.
Steg 60
Dra åt bromsslangens fästelement på stötdämparen.Använd hylsnyckel Nr18.
Använd en spärrnyckel.
Steg 61
Installera den tvärgående krängningshämmarlänken.
Steg 62
Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen.Använd hylsnyckel Nr17.Använd en momentnyckel.Dra åt den till 60 Nm vridmoment.
Steg 63
Koppla in ABS-sensorns kablage.
Steg 64
Avlägsna stödet underifrån stången.
AUTODOC rekommenderar:
Utbyte: fjäderben – BMW E46. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 65
Behandla stötdämpar fästena.Använd kopparpasta.
Steg 66
Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 67
Rengör ytan på bromsskivorna.Använd brake cleaner.
Utbyte: fjäderben – BMW E46. Tips från AUTODOCs experter:
Vänta ett par minuter efter att du använt aerosolen.
Steg 68
Installera hjulet.
AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar fast fästbultarna. BMW E46
Steg 69
Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 70
Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17Använd en momentnyckel.Dra åt den till 120 Nm vridmoment.
Steg 71
Ta bort domkrafter och kilarna.
