Byta fjäderben bak på BMW E39 – utbytesguide

nedladdningar: 3

Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
BMW 5 Sedan (E39) 520i, BMW 5 Sedan (E39) 525tds, BMW 5 Sedan (E39) 523i, BMW 5 Sedan (E39) 528i, BMW 5 Sedan (E39) 540i, BMW 5 Sedan (E39) 535i, BMW 5 Sedan (E39) 525 td, BMW 5 Sedan (E39) 530 d, BMW 5 Sedan (E39) 535i, BMW 5 Sedan (E39) 520 d, BMW 5 Sedan (E39) 525 d, BMW 5 Sedan (E39) 520 i, BMW 5 Sedan (E39) 530 d, BMW 5 Sedan (E39) 525 i, BMW 5 Sedan (E39) 530 i … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Hur man byter ut bakre stötdämpatre på BMW 520i (E39) [AUTODOC-LEKTION]

Byta fjäderben bak på BMW E39 – utbytesguide

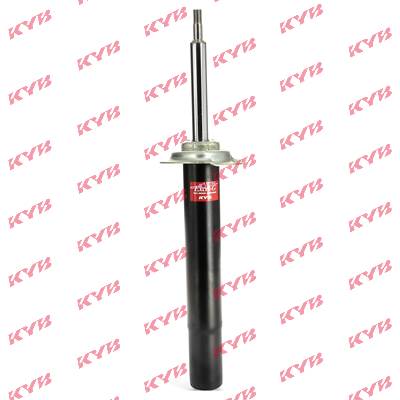

Alternativa produkter

Stötdämpare

Utbyte: fjäderben – BMW E39. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr 16

                      Skiftnyckel Nr 22

                      Hylsa nr.10

                      Hylsa nr.13

                      Hylsa nr.16

                      Hylsa nr.21

                      Hylsa nr.22

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Stötdämparhylsa nr. DD6

                      Svängjärn

                      Kofot

                      Stjärnskruvmejsel

                      Panel verktyg plast

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Hjulkloss

Köp verktyg

Utbyte: fjäderben – BMW E39. Tips från AUTODOCs experter:

Båda bakre fjäderben måste bytas samtidigt.
Förfarandet för utbytet är den samma för vänster bakre och höger bakre stötdämpare.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjäderben – BMW E39. Ta följande steg:

Steg 1

Ta bort baksätets nedre del.
Steg 2

Skruva loss fästena på baksätets ryggstöd. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 3

Ta bort baksätets nackstöd.
Steg 4

Ta bort baksätets ryggstöd.
Steg 5

Ta bort plastpanelen på sidan. Använd ett verktyg för insidans dekor.
Steg 6

Skruva loss baksätets nackstödsfäste. Använd en Phillips skruvmejsel.
Steg 7

Ta bort klämmorna från bagageutrymmets hylla.
Steg 8

Ta loss bagageutrymmets hylla.
Steg 9

Skruva loss högtalarnas fästen. Använd en Phillips skruvmejsel.
Steg 10

Koppla loss högtalarkontakten.
Steg 11

Ta bort högtalarna.
Steg 12

Böj kupéns ljudisolering uppåt.
Steg 13

Ta bort stötdämparens monteringslock.
Steg 14

Lossa på de övre fästena på stötdämparen fästningar. Använd hylsnyckel Nr13. Använd en spärrnyckel.
Steg 15

Säkra bilen med kilar.
Steg 16

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 17

Höj bilens bakre del och säkra fästdelarna.
Steg 18

Skruva av hjulbultarna.

Utbyte: fjäderben – BMW E39. Tips från AUTODOC:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 19

Ta bort hjulet.
Steg 20

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 21

Skrova loss fästningar som kopplar stabiliseringslänken till krängningshämmaren. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 22

Avlägsna krängningshämmarlänken.
Steg 23

Koppla loss bromsbeläggsslitagevarnaren. Använd en kofot.

Vänligen notera!
Vissa bilar är inte utrustade med en bromsbelägg slitage sensor.
Steg 24

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 25

Sära på bromsbeläggen. Använd en kofot.
Steg 26

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.
Steg 27

Skruva loss fästelementen från bromsokets anordning. Använd hylsnyckel Nr16. Använd en trycknyckel.
Steg 28

Ta bort bromsoket ihop med dess fäste.

AUTODOC rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.
Steg 29

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: fjäderben – BMW E39. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 30

Rengör fästdona på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 31

Skruva loss nedre fästelementet från fjäderstöttan. Använd hylsnyckel Nr21. Använd en trycknyckel.
Steg 32

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 33

Koppla loss ABS sensorns kablage.
Steg 34

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 35

Skruva loss fästet som förbinder länkarmen med den bakre axeltappen. Använd kombinyckel Nr 22. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 36

Skruva loss tryckstångens fästelement från balken. Använd kombinyckel Nr 16.
Steg 37

Lossa nedre delen av fjäderbenet. Använd en kofot.
Steg 38

Ta bort fixdubben.
Steg 39

Avlägsna spaken.
Steg 40

Skruva loss toppfsäten från stötdämparens montering.
Steg 41

Avlägsna fjäderbenet.
Steg 42

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – BMW E39. AUTODOCs experter rekommenderar:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 43

Komprimera fjädern.
Steg 44

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.
Steg 45

Avlägsna fjäderbenets ställmutter. Använd en stötdämparhylsa DD№6. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 46

Avlägsna fjäderbenets övre anordning.
Steg 47

Lossa spiralfjädern.
Steg 48

Avlägsna fjädern.
Steg 49

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.
Steg 50

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.

Utbyte: fjäderben – BMW E39. AUTODOC rekommenderar:
Kontrollera stötdämparens montering, dammskyddshylsan stötstopp noga. Byt ut vid behov.Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 51

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 52

Installera fjädern på stötdämparen.
Steg 53

Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 54

Komprimera fjädern.
Steg 55

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 56

Dra åt muttern på stötdämparens kolvstång. Använd en stötdämparhylsa DD№6. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 27 Nm vridmoment.

Utbyte: fjäderben – BMW E39. Proffsen rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 57

Sluta komprimera fjädern.
Steg 58

Ta bort det monterade fjäderbenet.
Steg 59

Installera fjäderbenet inne i hjulhuset.
Steg 60

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar fast fästbultarna. BMW E39
Steg 61

Rengör fästningssätena på stötdämparen. Använd en stålborste. Använd WD-40 aerosol.
Steg 62

Fäst nedre delen av fjäderbenet.
Steg 63

Dra åt stötdämparens nedre stötfästen. Använd hylsnyckel Nr21. Använd en momentnyckel. Dra åt den till 127 Nm vridmoment.
Steg 64

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 65

Sätt tillbaka styrarmen.

Utbyte: fjäderben – BMW E39. Tips:
Skada inte kulledets hölje.
Steg 66

Installer fästningsbulten.
Steg 67

Skruva i fästelementet som ansluter styrarmen till den bakre styrspindeln. Använd kombinyckel Nr 22. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 68

Dra åt fästet som förbinder bärarmen med den bakre axeltappen. Använd hylsnyckel Nr22. Använd en momentnyckel. Dra åt den till 142 Nm vridmoment.
Steg 69

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 70

Skruva i fästet som kopplar ihop styrarmen med hjälpramen. Använd kombinyckel Nr 16.
Steg 71

Skruva fast tryckstångens fästelement till balken. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 72

Koppla in ABS-sensorns kablage.
Steg 73

Installera bromsoket tillsammans med dess fäste.
Steg 74

Dra åt bromsokets anordning. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 65 Nm vridmoment.
Steg 75

Koppla tillbaka bromsbeläggsslitagevarnaren.
Steg 76

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 77

Installera den tvärgående krängningshämmarlänken.
Steg 78

Dra åt fästningar som kopplar stabiliseringslänken till krängningshämmaren. Använd kombinyckel Nr 16. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.
Steg 79

Behandla alla lederna på armen. Behandla stötdämpar fästena. Använd kopparpasta.
Steg 80

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 81

Rengör ytan på bromsskivorna. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: fjäderben – BMW E39. Vänta några minuter efter applicering av sprayen.
Steg 82

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. BMW E39
Steg 83

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 84

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 85

Ta bort domkrafter och kilarna.
Steg 86

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 24 Nm vridmoment.
Steg 87

Behandla fästningarna till stötdämparen. Använd kopparpasta.
Steg 88

Montera stötdämparens monteringslock.
Steg 89

Sätt tillbaka kupéns ljudisolering.
Steg 90

Sätt tillbaka högtalarna.
Steg 91

Skruva i högtalarnas fästen. Använd en Phillips skruvmejsel.
Steg 92

Fäst högtalarkontakten.
Steg 93

Sätt tillbaka bagageutrymmets hylla.
Steg 94

Sätt tillbaka klämmorna på bagageutrymmets hylla.
Steg 95

Skruva i baksätets nackstödsfäste. Använd en Phillips skruvmejsel.
Steg 96

Montera plastpanelen på sidan. Använd ett verktyg för insidans dekor.
Steg 97

Sätt tillbaka baksätets nackstöd.
Steg 98

Skruva i baksätets ryggstödsfästen. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 99

Sätt tillbaka baksätets nackstöd.
Steg 100

Sätt tillbaka baksätets nedre del.

Utbyte: fjäderben – BMW E39. Tips från AUTODOCs experter:
Tryck ner bromspedalen flera gånger utan att starta motorn tills du känner tillräckligt motstånd.
