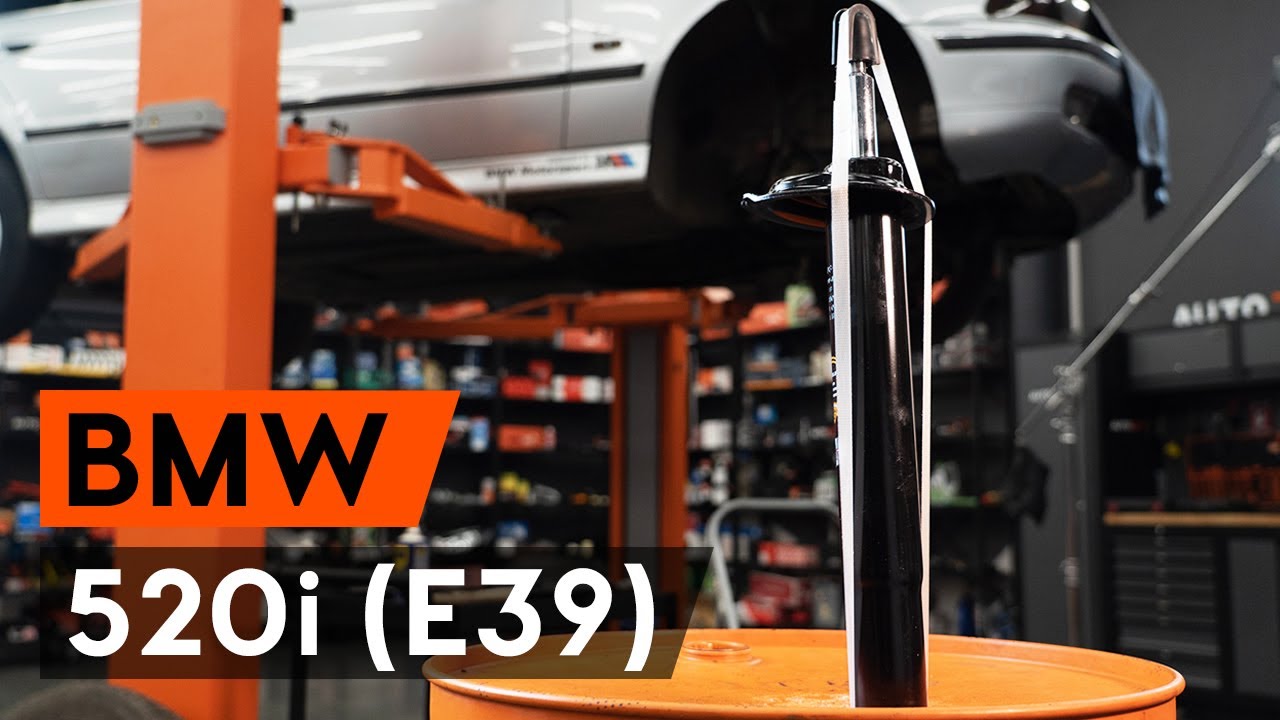

Byta fjäderben fram på BMW E39 – utbytesguide

nedladdningar: 1

Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
BMW 5 Sedan (E39) 525tds, BMW 5 Sedan (E39) 523i, BMW 5 Sedan (E39) 528i, BMW 5 Sedan (E39) 525 td, BMW 5 Sedan (E39) 530 d, BMW 5 Sedan (E39) 520i, BMW 5 Sedan (E39) 520 d, BMW 5 Sedan (E39) 525 d, BMW 5 Sedan (E39) 520 i, BMW 5 Sedan (E39) 530 d, BMW 5 Sedan (E39) 525 i, BMW 5 Sedan (E39) 530 i, BMW 5 Sedan (E39) 520i … Visa mer

Ordningen kan variera något beroende på bilens utformning.

Så byter du ett fjäderben fram på BMW 520i (E39) [AUTODOC-LEKTION]

Byta fjäderben fram på BMW E39 – utbytesguide

Alternativa produkter

Stötdämpare

Utbyte: fjäderben – BMW E39. Verktyg du behöver:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr 13

                      Skiftnyckel Nr 16

                      Skiftnyckel Nr 18

                      Hylsa nr.13

                      Hylsa nr.16

                      Hylsa nr.18

                      Hylsa nr.22

                      Insex bit Nr. H6.

                      Insex bit Nr. H7.

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Stötdämparhylsa

                      Svängjärn

                      Kofot

                      Kulledsdragare

                      Hydraulisk fjäderben kompressor

                      Hydraulisk transmissions domkraft

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjäderben – BMW E39. Tips från AUTODOCs experter:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjäderben – BMW E39. Ta följande steg:

Steg 1

Öppna motorhuven.
Steg 2

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.
Steg 3

Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.
Steg 4

Ta bort stötdämparens monteringslock. Använd en kofot.
Steg 5

Lossa på de övre fästena på stötdämparen fästningar. Använd kombinyckel Nr 13.
Steg 6

Säkra bilen med kilar.
Steg 7

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 8

Höj bilens främre del och säkra fästdelarna.
Steg 9

Skruva av hjulbultarna.

Utbyte: fjäderben – BMW E39. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 10

Ta bort hjulet.

Steg 11

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 12

Rengör bultarna till bromsoket. Använd en stålborste. Använd WD-40 aerosol.
Steg 13

Sära på bromsbeläggen. Använd en kofot.
Steg 14

Skruva loss fästelementen från bromsokets anordning. Använd hylsnyckel Nr18. Använd en trycknyckel.
Steg 15

Ta bort bromsoket ihop med dess fäste. Använd en kofot.

Utbyte: fjäderben – BMW E39. AUTODOC rekommenderar:
Knyt fast bromsoket till fjädringen eller karossen med hjälp av kablar, trådar eller rep utan att koppla ifrån bromsslangen för att förhindra tryckfall i bromssystemet.Se till att bromsoket inte hänger på bromsslangen.Trycka inte på bromspedalen efter du har avlägsnat bromsoket. Då kan kolven falla ut ur bromscylindern och bromsvätska och tryckförluster kan inträffa vilket förstör hela systemet.
Steg 16

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 17

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr16. Använd en spärrnyckel.
Steg 18

Ta bort fästbultarna.
Steg 19

Rengör fästniongarna som kopplar styrstagänden till styrspindel. Använd en stålborste. Använd WD-40 aerosol.
Steg 20

Skruva loss fästmuttern från styrspindelns ände. Använd kombinyckel Nr 18.
Steg 21

Koppla bort parallellstagsänden från styrspindeln. Använd en kulled avdragare.
Steg 22

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 23

Koppla bort parallellstagsänden från styrspindeln.
Steg 24

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
Utbyte: fjäderben – BMW E39. Sänk växellådslyften mjukt, utan ryckningar, för att undvika att skada komponenter och mekanismer.
Steg 25

Koppla loss ABS sensorns kablage.
Steg 26

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 27

Ta bort länkarmsskyddet.
Steg 28

Rengör alla leder på armen. Använd en stålborste. Använd WD-40 aerosol.
Steg 29

Skruva loss främre stångens fästelement. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 30

Ta bort de främre fästningarna på länkarmen.
Steg 31

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 32

Skruva loss fästningarna som koppla länkarmen till underredet. Använd kombinyckel Nr 16. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 33

Avmontera de bakre fästningarna på länkarmen.
Steg 34

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 35

Lossa det lägre fästet förbinder fjäderbenet med styrspindeln. Använd en specialhylssats för att avlägsna stötdämparen.
Steg 36

Avlägsna stöder under styrspindeln.

AUTODOC rekommenderar:
BMW E39 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 37

Koppla loss styrspindeln från fjäderbenet.
Steg 38

Skruva loss toppfsäten från stötdämparens montering.

Utbyte: fjäderben – BMW E39. Tips från AUTODOC:
Håll fast fjäderbenet när du lossar bultarna, så att du inte skadar dig.
Steg 39

Avlägsna fjäderbenet.
Steg 40

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – BMW E39. Tips från AUTODOCs experter:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 41

Komprimera fjädern.
Steg 42

Avlägsna fjäderbenets ställmutter. Använd hylsnyckel Nr22. Använd HEX Nr. H7. Använd en spärrnyckel.
Steg 43

Avlägsna fjäderbenets övre anordning.
Steg 44

Lossa spiralfjädern.
Steg 45

Avlägsna fjädern.
Steg 46

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.

Utbyte: fjäderben – BMW E39. AUTODOCs experter rekommenderar:
Kontrollera stötdämparens montering, dammskyddshylsan stötstopp noga. Byt ut vid behov.
Steg 47

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.

Utbyte: fjäderben – BMW E39. AUTODOC rekommenderar:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 48

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.
Steg 49

Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 50

Installera fjädern på stötdämparen.
Steg 51

Komprimera fjädern.
Steg 52

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 53

Dra åt muttern på stötdämparens kolvstång. Använd hylsnyckel Nr22. Använd HEX Nr. H6. Använd en momentnyckel. Dra åt den till 64 Nm vridmoment.

AUTODOC rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 54

Sluta komprimera fjädern.
Steg 55

Ta bort det monterade fjäderbenet.
Steg 56

Installera fjäderbenet inne i hjulhuset.
Steg 57

Skruva loss toppfästen från stötdämparmonteringen. Dra inte åt den.

AUTODOC rekommenderar:
BMW E39 – Håll i fjäderbenet när du skruvar fast fästbultarna för att undvika skador.
Steg 58

Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 59

Justera fjäderbenet på styrspindeln.
Steg 60

Förse styrspindeln med stöd. Använd en hydraulisk domkraft.
Steg 61

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 62

Installera det främre fästelementet på armen.
Steg 63

Rengör monteringssätena och gängorna på länkarmen. Använd en stålborste. Använd WD-40 aerosol.
Steg 64

Montera det bakre fästelementet på kontrollarmen.
Steg 65

Avlägsna stöder under styrspindeln.

Utbyte: fjäderben – BMW E39. Tips från AUTODOC:
Sänk ner den hydrauliska domkraften försiktigt, utan ryck, för att undvika skador på delar och mekanismer.
Steg 66

Rengör monteringsställen av styrstagetsände. Använd en stålborste. Använd WD-40 aerosol.
Steg 67

Stötta upp stången. Använd en hydraulisk domkraft.
Steg 68

Koppla tillbaka parallellstagsänden till styrspindeln.
Steg 69

Skruva på fästmuttern som förbinder styrstagetsände med styrspindeln. Använd kombinyckel Nr 18.
Steg 70

Montera stötdämparfästet genom att använda mitthålet som vägledning.
Steg 71

Rengör monteringsställen av krängningshämmarlänken. Använd en stålborste. Använd WD-40 aerosol.
Steg 72

Montera fästningsbolten.
Steg 73

Skruva fast fästet som förbinder fjäderbenet med styrspindeln.
Steg 74

Höj den hydrauliska domkraften 10-15 cm.
Steg 75

Skruva in bakre fästningarna som kopplar länkarmen till underredet. Använd kombinyckel Nr 16. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 76

Skruva fast främre stångens fästelement. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en spärrnyckel.
Steg 77

Dra åt den främre fästningen som kopplar styrarmen till underramen. Använd kombinyckel Nr 18. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 78

Dra åt de bakre fästelementet som ansluter armen till karossens hjälpram. Använd kombinyckel Nr 16. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 79

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd kombinyckel Nr 18. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 81 Nm vridmoment.
Steg 80

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd hylsnyckel Nr16. Använd en momentnyckel. Dra åt den till 65 Nm vridmoment.
Steg 81

Skruva åt fästande skruven som kopplar styrstagsände till styrspindeln. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 65 Nm vridmoment.
Steg 82

Avlägsna stödet underifrån stången.

AUTODOC rekommenderar:
BMW E39 – För att undvika skador på komponenter och mekanismer i bilen: sänk inte växellådslyften tvärt.
Steg 83

Koppla in ABS-sensorns kablage.
Steg 84

Rengör bromsokets monteringssäte och dess fäste. Använd en stålborste. Använd brake cleaner.

AUTODOC rekommenderar:
Utbyte: fjäderben – BMW E39. Vänta några minuter efter applicering av sprayen.
Steg 85

Installera bromsoket tillsammans med dess fäste.
Steg 86

Dra åt bromsokets anordning. Använd hylsnyckel Nr18. Använd en momentnyckel. Dra åt den till 110 Nm vridmoment.
Steg 87

Montera länkarmsskyddet.
Steg 88

Behandla alla lederna på armen. Behandla stötdämpar fästena. Använd kopparpasta.
Steg 89

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 90

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: fjäderben – BMW E39. AUTODOC rekommenderar:
Vänta ett par minuter efter att du använt aerosolen.
Steg 91

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. BMW E39
Steg 92

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 93

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 120 Nm vridmoment.
Steg 94

Ta bort domkrafter och kilarna.
Steg 95

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 24 Nm vridmoment.
Steg 96

Behandla fästningarna till stötdämparen. Använd kopparpasta.
Steg 97

Montera stötdämparens monteringslock.
Steg 98

Ta bort skärmskyddet.
Steg 99

Stäng motorhuven.

AUTODOC rekommenderar:
BMW E39 – Tryck ned bromspedalen flera gånger tills den känns fast, utan att starta motorn.
