Viktigt!

Den här utbytes proceduren kan göras på följande fordon:
BMW X5 (E53) 3.0d, BMW X5 (E53) 4.6is, BMW X5 (E53) 3.0i, BMW X5 (E53) 4.4i, BMW X5 (E53) 3.0d, BMW X5 (E53) 3.0d … Visa mer

Ordningen kan variera något beroende på bilens utformning.

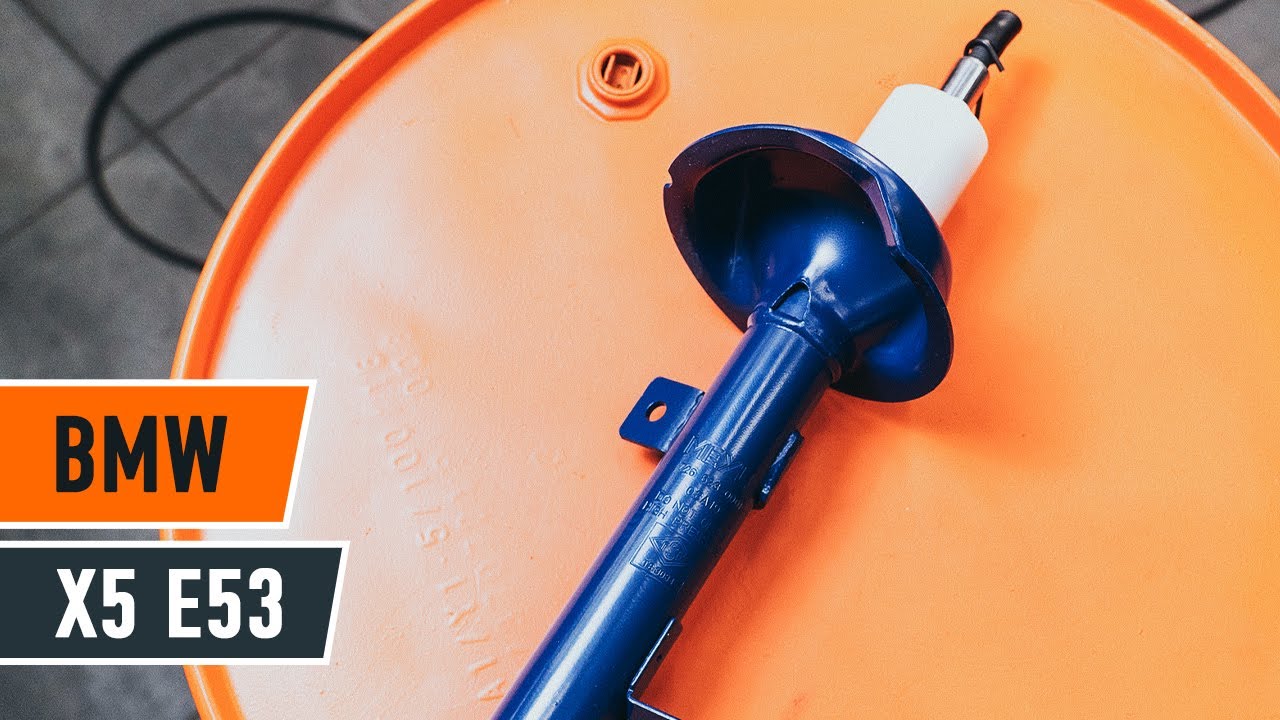

Så byter du stötdämpare fram på BMW X5 E53 GUIDE | AUTODOC

Byta fjäderben fram på BMW X5 E53 – utbytesguide

Alla delar du måste byta ut – Stötdämpare till X5 (E53) och andra BMW-modeller

Alternativa produkter

Stötdämpare

Utbyte: fjäderben – BMW X5 E53. Verktyg du kan behöva:

                      Stålborste

                      WD-40 aerosol

                      Brake cleaner

                      Kopparpasta

                      Skiftnyckel Nr 19

                      Skiftnyckel Nr 21

                      Skiftnyckel Nr 22

                      Hylsa nr.10

                      Hylsa nr.13

                      Hylsa nr.22

                      Insex bit nr. H5.

                      Insex bit nr. H7.

                      Krafthylsor för fälgar Nr17

                      Spärrnyckel

                      Momentnyckel

                      Platt Skruvmejsel

                      Hydraulisk fjäderben kompressor

                      Skärmskydd

                      Hjulkloss

Köp verktyg

Utbyte: fjäderben – BMW X5 E53. AUTODOCs experter rekommenderar:

Framvagnens båda fjäderben måste bytas ut samtidigt.
Tillvägagångssättet för utbyte av fjäderben är är det samma på den vänstra som på den högra sidan på främre upphängningens länkarm.
Allt arbete bör göras med motorn avstängd.

Utbyte: fjäderben – BMW X5 E53. Ta följande steg:

Steg 1

Säkra bilen med kilar.
Steg 2

Lossa på hjulmonteringens bultar. Använd hjulmutterhylsor nr. 17
Steg 3

Höj bilens främre del och säkra fästdelarna.

Steg 4

Skruva av hjulbultarna.

Utbyte: fjäderben – BMW X5 E53. Tips:
För att undvika att skada dig, håll upp hjulet när du skruvar loss bultarna.
Steg 5

Ta bort hjulet.
Steg 6

Rengör stabilisator länkens fästelement. Använd en stålborste. Använd WD-40 aerosol.
Steg 7

Skruva loss fästena som håller fast krängningshämmaren med stötdämparen. Använd kombinyckel Nr 19. Använd HEX Nr. H5. Använd en spärrnyckel.
Steg 8

Avlägsna krängningshämmarlänken.

Steg 9

Lossa bromsslangen från stötdämparen. Använd en plattmejsel.
Steg 10

Rengör fästenheterna som förbinder stötdämparen med styrspindeln. Använd en stålborste. Använd WD-40 aerosol.

Steg 11

Skruva upp det lägre fästet som förbinder fjäderbenet med styrspindeln. Använd kombinyckel Nr 22. Använd hylsnyckel Nr22. Använd en spärrnyckel.
Steg 12

Ta bort fixdubben.
Steg 13

Koppla loss ABS sensorns kablage.

Steg 14

Ta bort fixdubben.

Steg 15

Koppla loss styrspindeln från fjäderbenet.

Utbyte: fjäderben – BMW X5 E53. AUTODOC rekommenderar:
Se till att styrspindeln är stöttat.
Steg 16

Sänk bilen.
Steg 17

Öppna motorhuven.
Steg 18

Använd ett fender skydd skydd för att förhindra att skada lacken och plast delar på bilen.

Steg 19

Skruva loss bultarna och avlägsna spolarbehållaren. Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 20

Rengör fästelementen på det övre fästet på fjäderbenet. Använd en stålborste. Använd WD-40 aerosol.

Steg 21

Skruva loss toppfsäten från stötdämparens montering. Använd hylsnyckel Nr13. Använd en spärrnyckel.

AUTODOC rekommenderar:
Viktigt! Håll i fjäderbenet medan du skruvar loss fästbultarna. BMW X5 E53
Steg 22

Avlägsna fjäderbenet.
Steg 23

Justera fjäderbenet med hjälp av ett fjäderkomprimeringsverktyg.

Utbyte: fjäderben – BMW X5 E53. Tips från AUTODOC:
Observera att när du ska använda en fjäderkompressor så måste du ha säkert grepp i fjäderspolarna när du trycker fjädern åt motsatta håll.Kontrollera att fjädern sitter i rätt läge i behållaren.Kontrollera att fjäderspolarna sitter tätt i låshandtagen.
Steg 24

Komprimera fjädern.
Steg 25

Behandla stötdämparstången. Använd en stålborste. Använd WD-40 aerosol.

Steg 26

Avlägsna fjäderbenets ställmutter. Använd kombinyckel Nr 21. Använd HEX Nr. H7.
Steg 27

Lossa spiralfjädern.

Steg 28

Avlägsna fjäderbenets övre anordning.

Steg 29

Avlägsna fjädern.
Steg 30

Avlägsna stötdämparens dammskyddshylsa från stötstoppet.

AUTODOC rekommenderar:
Utbyte: fjäderben – BMW X5 E53. Inspektera stötdämparens fäste, damask och genomslagsstopp noggrant. Byt ut dem vid behov.
Steg 31

Ta bort gummimellanlägget till fjädern.
Steg 32

Ta bort den gamla stötdämparen från den hydrauliska spiralfjäderkompressorn.

Utbyte: fjäderben – BMW X5 E53. Tips från AUTODOCs experter:
Innan du installerar ny stötdämpare så ska du pumpa den manuellt 3-5 gånger.
Steg 33

Montera den nya stötdämparen på den hydrauliska spiralfjäderkompressorn.

Steg 34

Montera gummipackningen.
Steg 35

Installera dammhylsan och stötstoppet på den nya stötdämparen.
Steg 36

Installera fjädern på stötdämparen.
Steg 37

Komprimera fjädern.

Steg 38

Montera det övre fjäderbensfästet och fjäderbenslagret.
Steg 39

Dra åt muttern på stötdämparens kolvstång. Använd kombinyckel Nr 21. Använd HEX Nr. H7. Använd en momentnyckel. Dra åt den till 60 Nm vridmoment.

Utbyte: fjäderben – BMW X5 E53. Proffsen rekommenderar:
Kontrollera att fjädern sitter rätt. Undvik feljustering.
Steg 40

Sluta komprimera fjädern.

Steg 41

Ta bort det monterade fjäderbenet.
Steg 42

Installera fjäderbenet inne i hjulhuset.
Steg 43

Skruva loss toppfästen från stötdämparmonteringen.

Utbyte: fjäderben – BMW X5 E53. AUTODOC rekommenderar:
För att undvika skador, håll i stötdämparen när du skruvar fast bultarna.
Steg 44

Dra åt fjäderstöttans monterings övre fästelement. Använd hylsnyckel Nr13. Använd en momentnyckel. Dra åt den till 34 Nm vridmoment.
Steg 45.1

Installera tillbaka spolarbehållaren och dra åt bultarna.

Steg 45.2

Använd hylsnyckel Nr10. Använd en spärrnyckel.
Steg 46

Ta bort skärmskyddet.

Steg 47

Stäng motorhuven.
Steg 48

Höj bilens främre del och säkra fästdelarna.

Steg 49

Behandla fjäderbensfästet på styrspindeln. Använd en stålborste. Använd WD-40 aerosol.
Steg 50

Justera fjäderbenet på styrspindeln.
Steg 51

Installer fästningsbulten.
Steg 52

Koppla in ABS-sensorns kablage.

Steg 53

Installer fästningsbulten.
Steg 54

Dra ihop de lägre fästningarna som kopplar stödlagret till styrspindeln. Använd kombinyckel Nr 22. Använd hylsnyckel Nr22. Använd en momentnyckel. Dra åt den till 250 Nm vridmoment.
Steg 55

Installera den tvärgående krängningshämmarlänken.

Steg 56

Dra åt fästningarna som kopplar stabiliseringslänken till stötdämparen. Använd kombinyckel Nr 19. Använd HEX Nr. H5. Använd en momentnyckel. Dra åt den till 65 Nm vridmoment.
Steg 57

Behandla stötdämpar fästena. Använd kopparpasta.
Steg 58

Fäst bromsslangen på fjäderbenet.
Steg 59

Behandla området där bromsskivan kommer i kontakt med hjulfälgen. Använd kopparpasta.
Steg 60

Rengör ytan på bromsskivorna. Använd brake cleaner.

Utbyte: fjäderben – BMW X5 E53. AUTODOCs experter rekommenderar:
Vänta ett par minuter efter att du använt aerosolen.
Steg 61

Installera hjulet.

AUTODOC rekommenderar:
Viktigt! Håll i hjulet när du skruvar fast fästbultarna. BMW X5 E53
Steg 62

Skruva i hjulbultarna. Använd hjulmutterhylsor nr. 17
Steg 63

Sänk bilen och arbeta i omvänd ordning, dra åt hjulbultarna. Använd hjulmutterhylsor nr. 17 Använd en momentnyckel. Dra åt den till 140 Nm vridmoment.
Steg 64

Ta bort domkrafter och kilarna.
